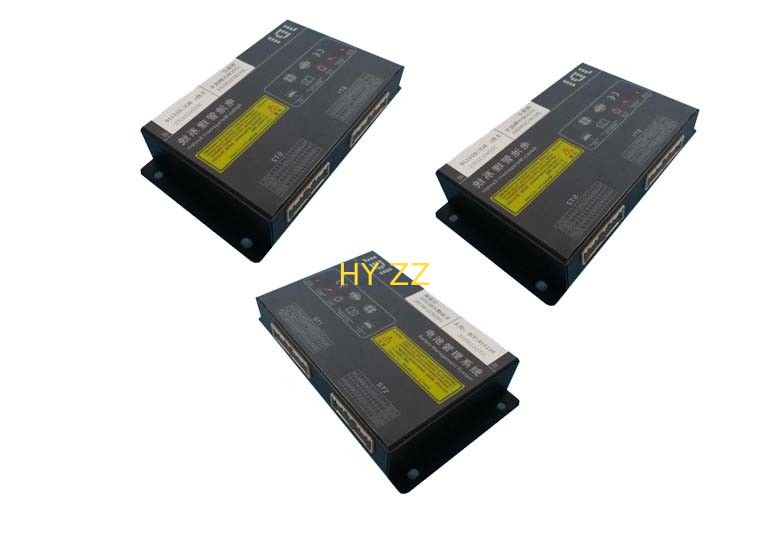

Leichte BMS-Batterie-Management-Systeme für große Lithium-Batterie-Sätze
Hauptprodukt-Anwendung
V Haushaltsgeräte
V Arzneimittel
V Automobilprodukte
V Industrieprodukte
V Kommunikations-Produkte (AVL-/GPS/GSMgeräte)
V Unterhaltungselektronik
Eigenschaften:
(1) SPI-Verkettungsstruktur
Die BIU und die BMU werden durch eine Verkettungstopologie angeschlossen, und der Hauptausschuß und das Sklavenbrett können Daten insgesamt Schnurzellen BIU (16~48) +BMU*n sammeln.
(2) einzellige Spannungssammlung
Die BIU und die BMU sammeln die einzelnen Zellspannungen durch ein Spannungserwerbsmodul.
(3) Temperatursammlung
Die BIU und die BMU sammeln die Temperatur jedes Batteriemoduls im Modul durch die NTC-Temperaturrichtung.
(4) SATZgesamtspannungsentdeckung
Das BIU hat eine SATZ-Batteriesatzgesamtspannungs-Untersuchungsfunktion.
(5) KANN Kommunikationsfunktion
Jedes BIU hat 3 KANN Kommunikationen.
CAN0, verwendet durch das BIU, um sich mit dem CSU zu verständigen und den gegenwärtigen Gesamtstrom zu erreichen.
BMS ist das Sicherheitsüberwachungs- und Managementsystem, zum von Batteriestatus zu überwachen, um Batterie bessere Funktion zu machen und Batteriedauerzeit objektiv zu verlängern. BMS wird hauptsächlich in den Batteriesätzen der hohen Kapazität li-ion/li-polymer/lifepo4 produzieren verwendet. BMS PWB-Brett ist fortgeschrittene Integration des Managements, Schutz, Kommunikation und selbst-bestimmt und Zellbalancieren.
Funktionen:
1. Überbelastungsschutz
2. Overdischarge-Schutz
3. Überstromschutz
4. Schutz der Hitze (NTC)
5. Kurzschlusssicherung
6. Temperaturabfragung
7. Zellüberwachung u. -c$balancieren
8. Kommunikationsschnittstelle
9. Selbst-bestimmen Sie
10. Energiemessgerät
Was kann die Mokosmart-Lösung anbieten Ihnen?
1. PWB-Entwurf und -herstellung
2. Einschließungs-Entwurf und Herstellung
Entwicklung 3.Function und kundengebundene Mikroprogrammaufstellung
APP 4.Customized
Entwurf 5.Package und Herstellung
Dienstleistungen 6.Certification
|
|
|
Zahl |
HY00070 |
| Version |
A0 |
|
BI5116G
BI5116G integriertes elektrisches
Poolverwaltungs-Pflichtenheft
|
Datum
|
2019-5-7
|
| Eigenschaften 1.Basic |
Produktbild
|
|
Produktname
|
Batterie-Managementsystem BMSIntegrated BMS
|
Systemstruktur:
Das Batteriemanagementsystem ist ein wichtiger Teil des Elektro-Mobil-Systems. Das BIU Reihe integriertes BMS ist für die mittleren und langsamen Fahrzeuge, unter Verwendung der Automobilgradkomponenten und des Schutzes IP54 bestimmt. Das Produkt hat starke Ersteigbarkeit, die die Sammlung, das Management und die Kontrollfunktionen eines einzelnen Kastens abschließen kann. Es kann das Anwendungsszenario von BMU auch außen verlängern, um sich mehrfachen Kabinetten anzupassen. Es ist in den langsamen Fahrzeugen weit verbreitet, die Systemmanagementbedingungen von Automobil-gradmacht-Batteriesätzen zu erfüllen. Es ist für dreifache Lithium-Ionen-Batterien, Lithiumeisenphosphat, Lithiummanganat, Titan passend. Eine Sekundärbatterie wie Lithiumsäure, die eine Zellspannung im Bereich von 0 zu 5V hat.
Dieses Produkt wird hauptsächlich aus einem Batterie integrierten Managementmodul BIU (BIU), Bildschirm, Weiche, Kabelstrang und anderen Zusätzen verfasst. BIU kann die Batterien mit 16/32/48 Schnüren separat sammeln und handhaben und stützt bis 10 16 Schnursklaven. Expansion. Das System wird mit einer Verkettungstopologie verlängert, um Batterieprobenahmeinformationen in der Realzeit einzuholen. Wenn das Elektro-Mobil-System arbeitet, ist BIU den Fahrzeugprüfer, das intelligente Aufladungsgerät, das Instrument und andere Ausrüstung durch den DOSEN-Bus verbunden, um die Statusangaben, die Energie, die Soc, das etc. des Batteriesatzes anzuzeigen. Nachdem der Fahrzeugkontrolleur die BMS-Daten liest, wird der Motor durch den intelligenten Bewegungsprüfer gesteuert. BMS kann Bordladegeräte auch verbunden sein und fasten Ladestationen und hat Verbindungsbestätigungsfunktionen wie Aufladungshafentemperaturentdeckung, cm, CP, CC2 und andere nationale Standards.
|
|
Produktcode
|
BI5116G |
|
BMS: 16S32S48S, BMS integriertes Batteriemanagementsystem wird in unterteilt: 16S32S48S, Gewicht und Spezifikationen sind wie folgt
:
|
|
Systemtopologie:
|
| Preis |
RMB: ¥ 00,00 |
|
Lieferfrist
|
25 Arbeitstag
|
